- 產品名稱： 綜合保障車
- 產品編號：
主要技術指標及使用要求
綜合保障車能夠在應急通信現場，主要為工作人員的會議和休息提供必備的基礎設施保障。要求綜合保障車機動性能強，保障能力好，獨立工作能力強，運行成本低、可靠性高、操作簡單、維修方便。
底盤選型
該車底盤選用中國重汽ZZ5186XXYK501GF1，驅動形式4X2;短駕；含導流罩，軸距5800毫米，國六排放標準，是工業和信息化部《車輛生產企業及產品公告》上的車輛。車輛排放滿足北京市尾氣排放標準，并保證能夠在北京地區上牌照。
總體設計思路
綜合保障車選用二類汽車底盤，加裝柴油發電機組、配電系統、防雷及接地保護系統、平衡支撐系統等，為綜合保障系統提供運輸、工作保障。

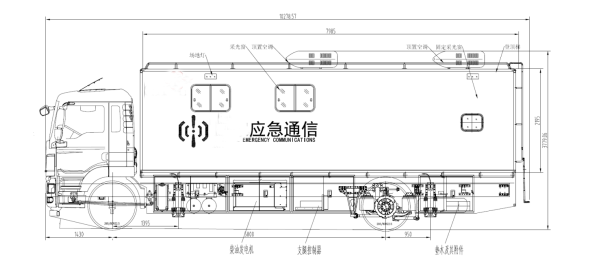

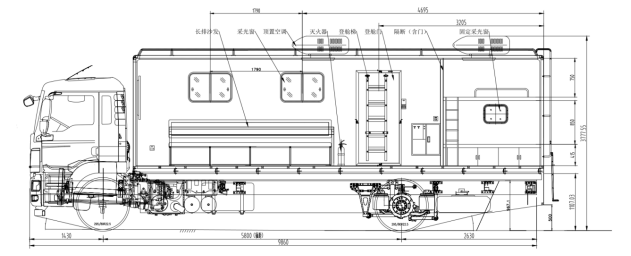

外部布局設計
整車外形尺寸（長×寬×高）：10280±20mm×2492mm×3780±20mm。
廂體外部尺寸（長×寬×高）：7985 mm×2492 mm×3780 mm。
工作艙內部參考尺寸（長×寬×高）：2900 mm×2390 mm×2080 mm。
休息艙內部參考尺寸（長×寬×高）：5923 mm×2390 mm×2380 mm。

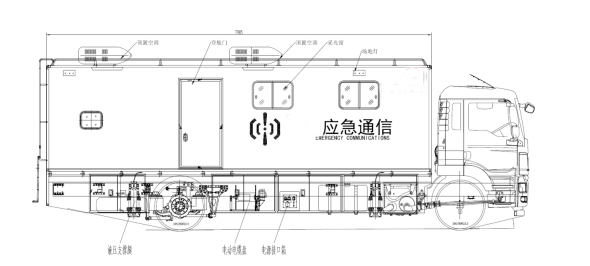

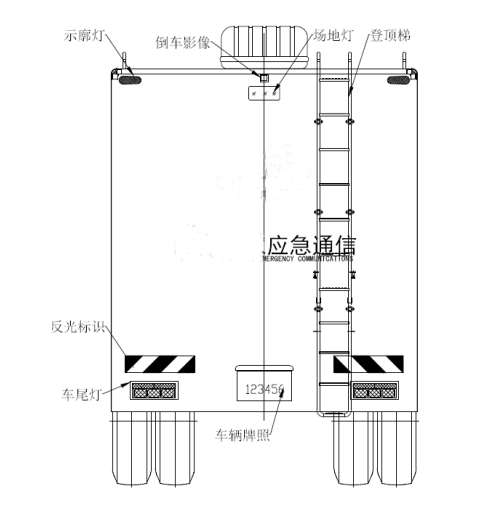

車輛左、右、后側安裝場地照明燈；車輛底部安裝四點式液壓支撐腿一套；車輛右側安裝登艙門，車尾安裝登頂梯。

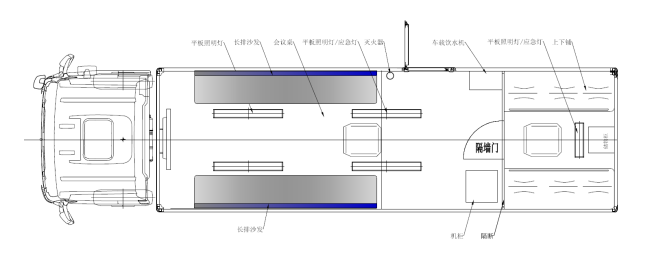

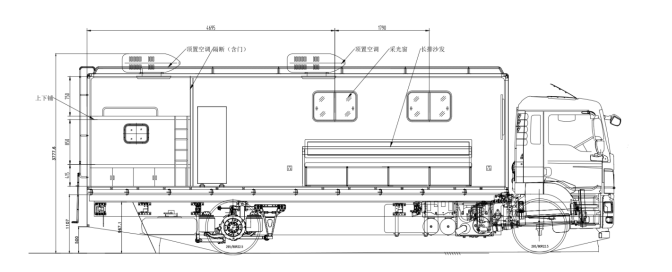

內部布局設計
綜合保障車內部分別分為業務區和休息區，中間設置隔斷墻， 保證工作人員在休息時的舒適性更佳。

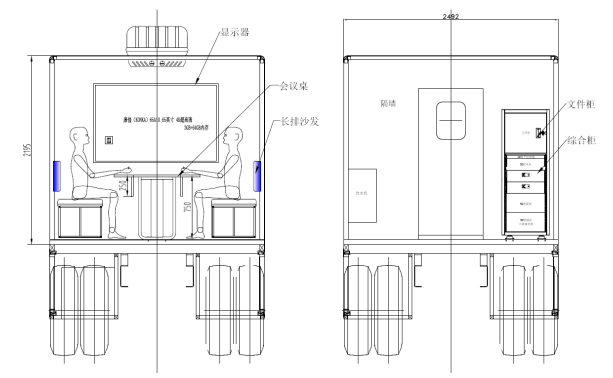

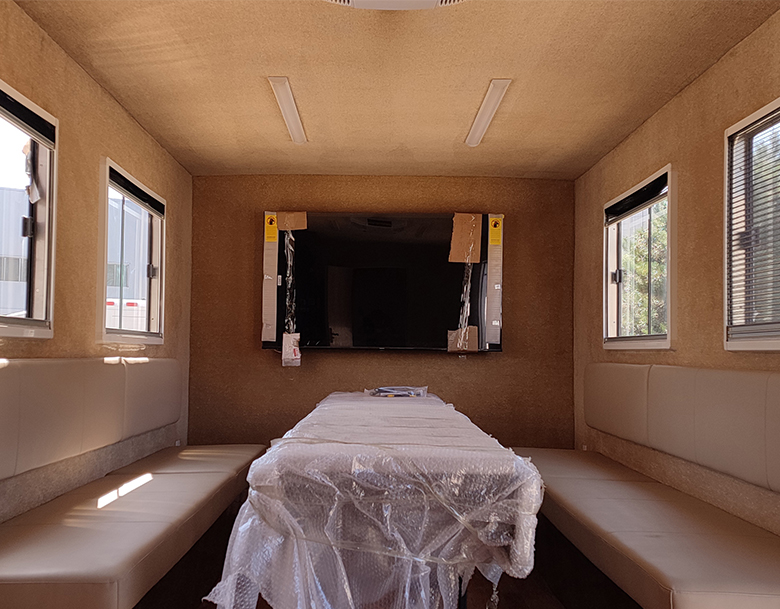

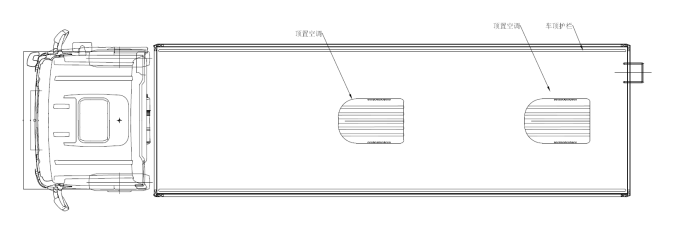

業務艙配置10人會議桌，2個長排座椅，一臺可供連接投影會議時使用的65寸4K分辨率的電視，一個綜合機柜，一個滅火器，一臺飲水機、水壺等必備生活設施。登艙門內部放置登艙梯，車頂配置2臺頂置式空調，可以滿足設備工作正常要求，所有機架及會議桌強度和剛度能滿足所載設備動靜載荷的要求，設備安裝牢固，在行車時不松動和跌落。

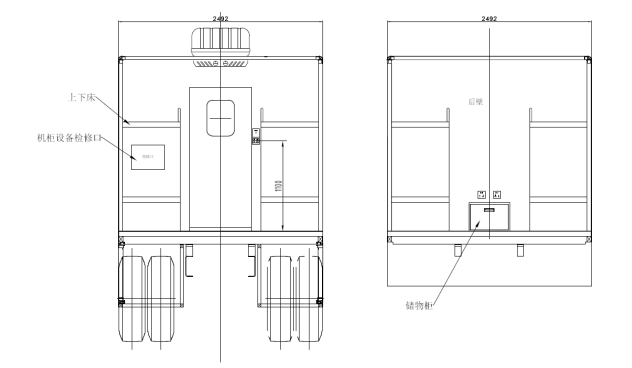

休息艙與業務艙采用隔斷分隔，隔斷上有通道門，2組上下鋪床鋪及床頭柜等設施，休息艙內床鋪尺寸為：長1900，寬700，內頂部采用一臺頂置空調調節休息艙內環境溫度。
車輛廂體裝飾
設備艙內壁選用防靜電掛毯，易清潔，地板選用防靜電地板，易清洗；油機艙采用消音處理、吸音材料，以降低油機噪音；所有內裝飾材料全部采用阻燃和環保材料。
車輛外飾：標識方案根據客戶要求，外觀統一，采用噴繪規定的外標識。
供電系統
供電：整車有市電220V、油機220V、蓄電池等供電方式，由配電箱統一控制，艙內壁電源插座、整體式空調采用220V交流；車內正常照明、場地燈交流DC24V供電，應急照明、調平系統、電動電纜盤采用蓄電池DC24V供電。市電供電電源由電源壁盒進入車內，輸入線路帶避雷保護裝置，經配電箱進行用電分配，油機、蓄電池供電直接進配電箱，配電箱具有過欠壓、漏電、接地告警及止鈴等功能。
照明系統
照明系統由車內照明燈、車內應急燈、場地照明燈等組成。
在各艙室設置頂置車廂專用照明燈，交流供電；照明燈的照度滿足操作和維護設備要求，即照度要求：離地0.8米水平面上100Lx。應急燈、場地照明燈、等輔助照明燈具為24V直流電供電
艙內照明按照操作位照度不小于100lx進行設計
平衡系統
為了增加車輛的整車穩定性能、便于車輛在儲存狀態下對車輛輪胎的卸載，在原底盤上安裝四只電動支撐腿，分別安裝于車輛的中前、后位置。一鍵可完成伸展、支撐、調平、收起的全部操作，也可獨立控制每條支腿的操作；故障狀態下，也可應急手動收放支腿；單腿支撐能力6噸，滿足整車支撐需求。當支腿沒有收起時，有告警系統提示駕駛員不要發動汽車，以免造成事故。
支腿的電源不使用車輛自帶的蓄電池供電，單獨配2塊給蓄電池供電。
另外配備4塊墊木，滿足電動支撐腿的支撐。
空調系統
整車配置2臺專用車載空調，會議區和休息區各一臺。型號為ZWD-40V，單臺制冷量4000W，室內噪音不大于58dB(A)。空調系統具有冷暖、換風、濾塵等基本功能。
工作溫度為-40～55℃，廂體內部溫度控制在16℃～28℃之間，相對濕度控制在10%～75%(溫度≤30℃，不得凝露)。溫度變化不大于2℃/分鐘，且具備斷電自啟動功能。
防雷接地系統
(1) 防雷接地系統的設計應以保證人員安全和設備正常運行為目的，采用車體地、測量地采用同一組接地體的聯合接地方式。具體設計應按照YD5098-2005《通信局(站)防雷接地設計規范》的有關規定。
(2) 在車廂外壁上需留有接地栓，配置接地棒，工作時接地棒間距不小于10米。
(3) 電涌保護（SPD）的沖擊通流容量大于標稱放電電流的2.5倍。
