- 產品名稱： 慢鏡回放鍵盤
- 產品編號： TY-REW580Pro
簡介

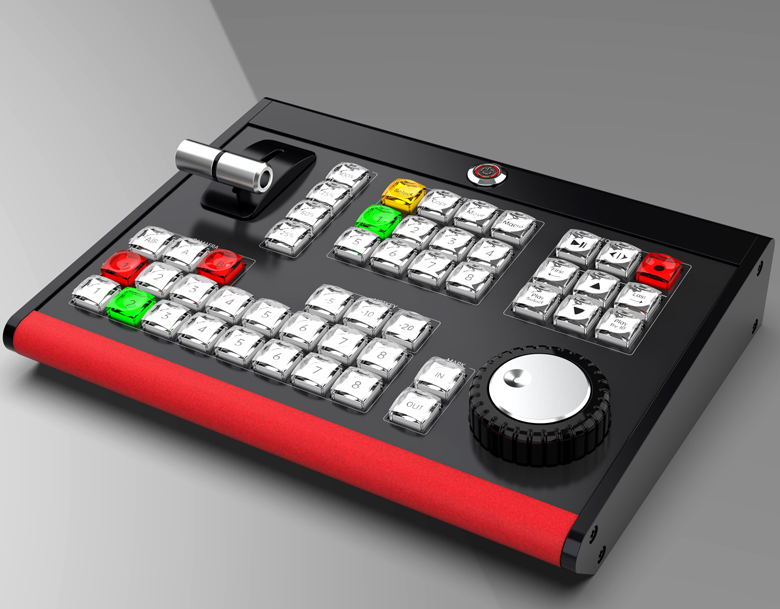

TY-REW580Pro新款直播慢動作切換臺擁有優雅設計，是一臺專為所有天影視通實時直播慢動作回放系統打造的專業級硬件控制面板。它具備十足的現代感外觀和MIDI通訊協議接口，能及時的加快直播回放的工作流程。面板采用49個曲線型按鈕，能夠降低誤操作的幾率。按鈕均采用背光設計，幫助您快速識別重要鍵控。此外，他還配備快速搜索盤和T型推桿等。按鈕支持動態顯示，所有按鍵支持自定義設置。

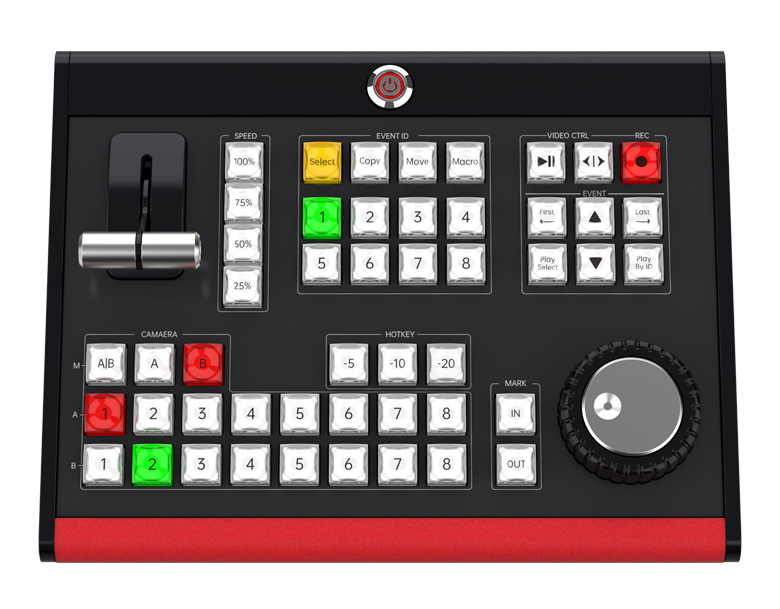

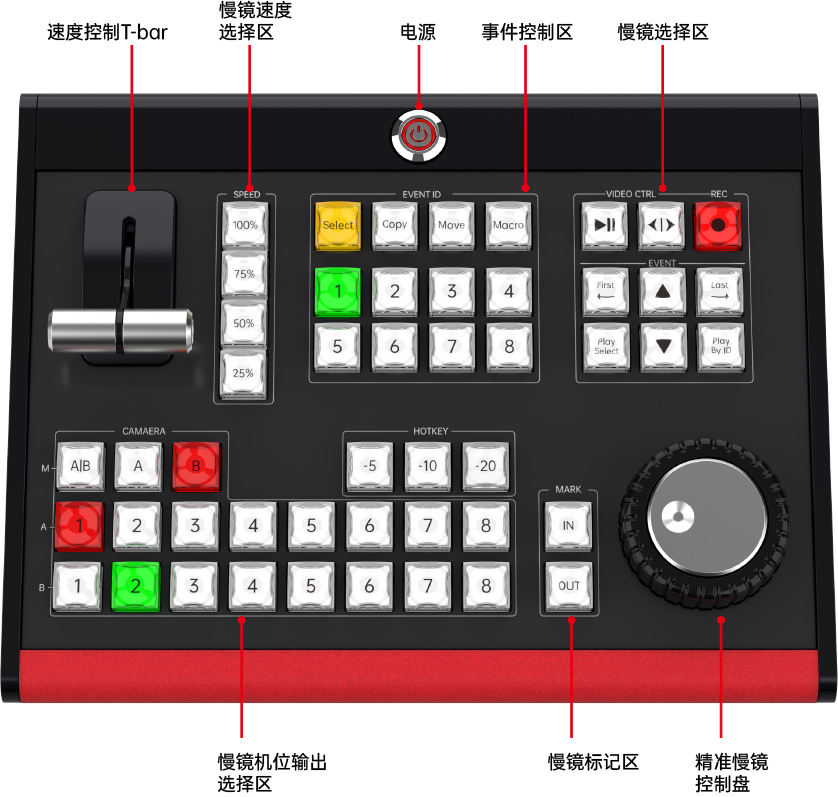

按鍵及功能
1、電源

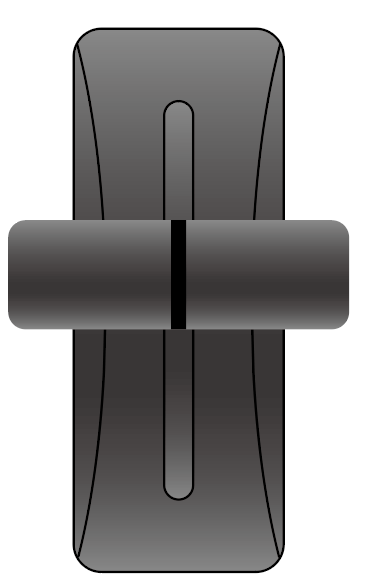

直播回放切換臺接通電源后，按下電源鍵開啟鍵盤，再次按下電源鍵，關閉電源。需要注意，本地切換臺基于MIDI協議開發，所以在啟動回放系統前，需要先對切換進行開機，以減少開機后不必要的操作。2、控制T-bar
直播進行回放時，可以通過向上推加速慢動作回放的播放速度，向下拉降低慢動作回放的播放速度。
| 1 |   |
對正在進行回放輸出的視頻進行速度控制，向上推加速輸出視頻，向下減速輸出視頻。 |
3、播放控制區/REC
| 1 |  REC |
實時記錄存儲最多8個攝像機信號。 |
| 2 |  REC |
停止所有正在記錄的攝像機信號。 |
| 3 |   |
暫停或者播放預覽畫面。 |
| 4 |   |
根據選擇的視頻，進行正放或者倒放。 |
4、回放搜索盤
回放搜索盤是用于搜索已經記錄的回放視頻片段（視頻節點），回放搜索盤分為內盤和外盤，內外盤均支持無極正反向搜索，其中內盤支持按鍵操作。內外盤可根據需要進行不同倍速的功能設置，最高可設置16倍速，搜索盤可按幀搜索。
 |
 |
5、事件控制區/EVENT
事件控制區與播放控制配合使用，可對已記錄的攝像機視頻進行播放的快速選擇操作。
| 1 |   |
選擇事件中的第一個回放視頻。 |
| 2 |   |
在事件中向上選擇回放視頻。 |
| 3 |   |
選擇事件中的最后一個回放視頻。 |
| 4 |   |
在預監窗口（PVW）播放選中的回放視頻。 |
| 5 |   |
在事件中向下選擇回放視頻。 |
| 6 |   |
在預監窗口（PGM）播放選中的回放視頻。 |
6、速度選擇區/SPEED
對正在進行慢動作回放的視頻進行播放速度選擇。
| 1 |  |
按25%速度進行慢動作回放。 |
| 2 |  |
按50%速度進行慢動作回放。 |
| 3 |  |
按75%速度進行慢動作回放。 |
| 4 |  |
按100%速度（正常速度）進行慢動作回放。 |
7、機位選擇區/CAMERA
進行慢動作回放時，可選擇A區1、2、3、4號機進行實時輸出慢動作，同時可選擇B區1、2、3、4號機進行預覽查看,注意，此時請打開切換臺上LIVE按鍵。
| A區 |     |
被選中的機位實時將實時預覽并且輸出。 |
| B區 | |
備選中的機位將實時顯示預覽， |
8、實時預覽
實時預覽按鍵，輔助機位選擇區/CAMERA使用，打開此鍵，可將實時輸出的機位畫面和正在預覽的畫面進行放大顯示，便于操作人員觀看。9、回放標記區/MARK
此部分按鍵可對接入攝像機位進行快速標記入點（IN）和出點（OUT）,入點記錄，出點開始播放。在沒有標記出入點的情況下，可以快速選擇前5秒、10秒和20秒已經錯過的精彩鏡頭進行慢動作回放。
| 1 |  |
手動對攝像機機位進行標記輸入。 |
| 2 |  |
手動對攝像機機位進行標記輸出。 |
| 3 |  |
選擇前5秒攝像機位進行回放。 |
| 4 |  |
選擇前10秒攝像機位進行回放。 |
| 5 |  |
選擇前20秒攝像機位進行回放。 |

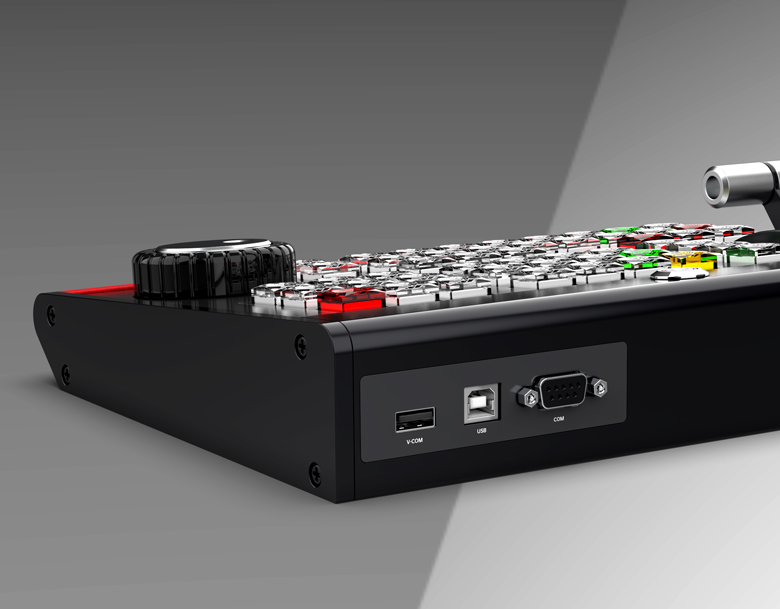

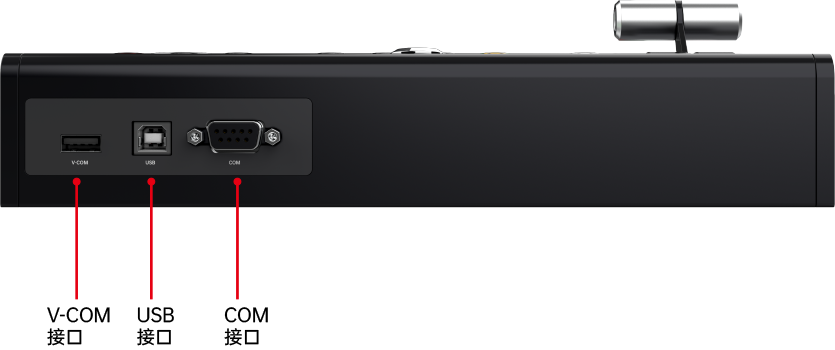

10、USB/COM接口
通過免驅USB接口，連接到天影視通慢動作回放系統主機，通電并打開切換臺開關，即可實現對攝像機位視頻的各功能操作。
COM可用于后期切換臺升級使用。
COM可用于后期切換臺升級使用。
規格參數
| 名稱 | 慢動作切換臺 |
| 功能鍵 | 電源鍵 1個。 背光功能鍵 49個。 T-bar推子 1個。 雙輪無極回放搜索盤 1個（中盤帶按鍵功能），默認內輪旋轉1刻1幀、外輪旋轉1刻10幀（內輪按鍵未定義）。 |
| 尺寸 | 272 x 208 x 58mm（長X寬X高）。 |
| 重量 | 1.5kg。 |
| 配置 | 慢動作切換臺1臺，USB線1條，說明書1份，合格證保修卡1份。 |
| 溫馨提示 | 為提高用戶使用體驗和便捷性，產品因外觀和功能按鍵優化升級，不做另行通知，產品解釋權歸我公司所有。 |
